사업소개
운항제어솔루션
통합 제어·모니터링의 기준,
스마트십 운영을 안정적으로 지원합니다.
SSAS-Master 기반 IAS/ICMS/AMS로 주요 선박 시스템을 정밀하게 제어하고 이중화 아키텍처·사이버 보안·원격(RMS) 유지보수로 운항 연속성을 높입니다.
선박 운항제어시스템
스마트십의 디지털 전환을 선도하는 독보적인 기술 기반의 선박 운항제어 시스템 솔루션
압도적 성능의 SSAS-Master를 중심으로
사용자 친화적인 통합 제어 시스템을 제공하며, 원격유지보수를 통해 선박의 안정적 운항을 지원합니다.
S&SYS Automation Solution
시스템 구성
S&SYS Automation Solution
SSAS-Master
SSAS-Master는 30여 년에 걸친 선박 자동화 분야의 전문성을 바탕으로 개발되어, 효율성·안전성·유지보수의 용이성 측면에서 높은 신뢰성과 검증된 성능을 제공하는 차세대 통합 제어 솔루션입니다.
고성능 처리 능력과 유니버셜 I/O 아키텍처를 갖추어 발전기, 펌프, 화물 취급 장비, 항해 장비 등 주요 선박 시스템을 정확하고 안정적으로 제어합니다. 특히 최상위 워크스테이션부터 최하위 I/O 카드까지 전 계층을 이중화하여 단일 결함이 발생해도 끊김 없는 무중단 제어와 지속적인 모니터링이 가능합니다.
현대 선박을 위해 설계된 SSAS-Master는 직관적인 HMI, 멀티 모니터링 인터페이스, 맞춤형 리포팅 기능을 통해 운항 효율성을 향상시키며, 고도화된 사이버 보안 기능을 갖춰 스마트십이 요구하는 안전성과 지속적인 운전 성능을 보장합니다. 본 시스템은 모든 상선에 적용 가능하며, 특히 LNG·LPG·메탄올 추진선을 포함한 이중연료 추진선 및 LNG 운반선에 최적화되어 있습니다.

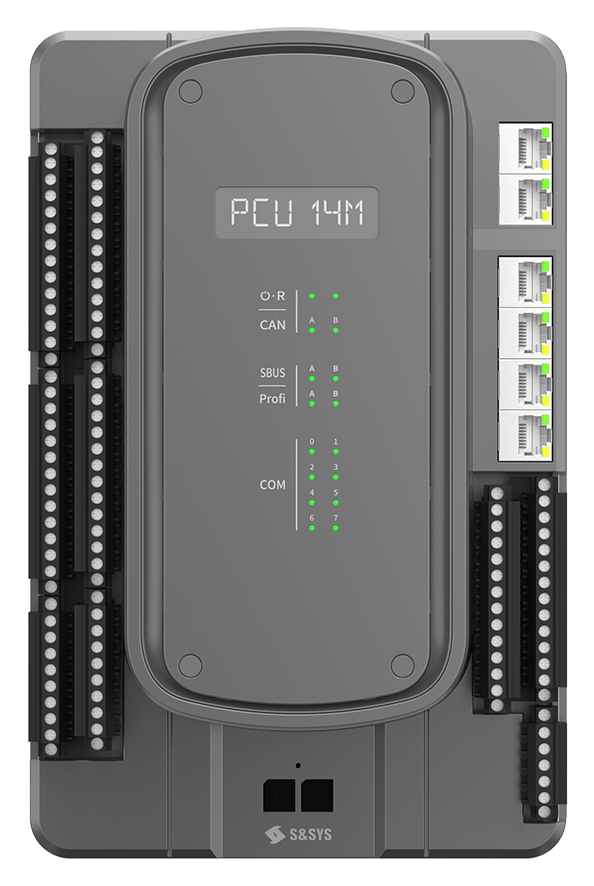

- 실시간 운영체제를 갖춘 멀티코어 프로세서
- 내고장성 Ethernet 제어장치 (상위 Interface)
- 내고장성 무정지형 제어 네트워크 및 I/O 네트워크 (I/O Interface)
- Modbus 8채널 (전기적으로 분리된 통신 채널)
- Profibus Master 2채널 (전기적으로 분리된 통신 채널)
- 이중화 구성 지원 (Redundancy)
- 실시간 운영체제를 갖춘 멀티코어 프로세서
- 내고장성 Ethernet 제어장치 (상위 Interface)
- 내고장성 무정지형 제어 네트워크 및 I/O 네트워크 (I/O Interface)
- Modbus 4채널 지원 (전기적으로 분리된 통신 채널)
- 이중화 구성 지원 (Redundancy)

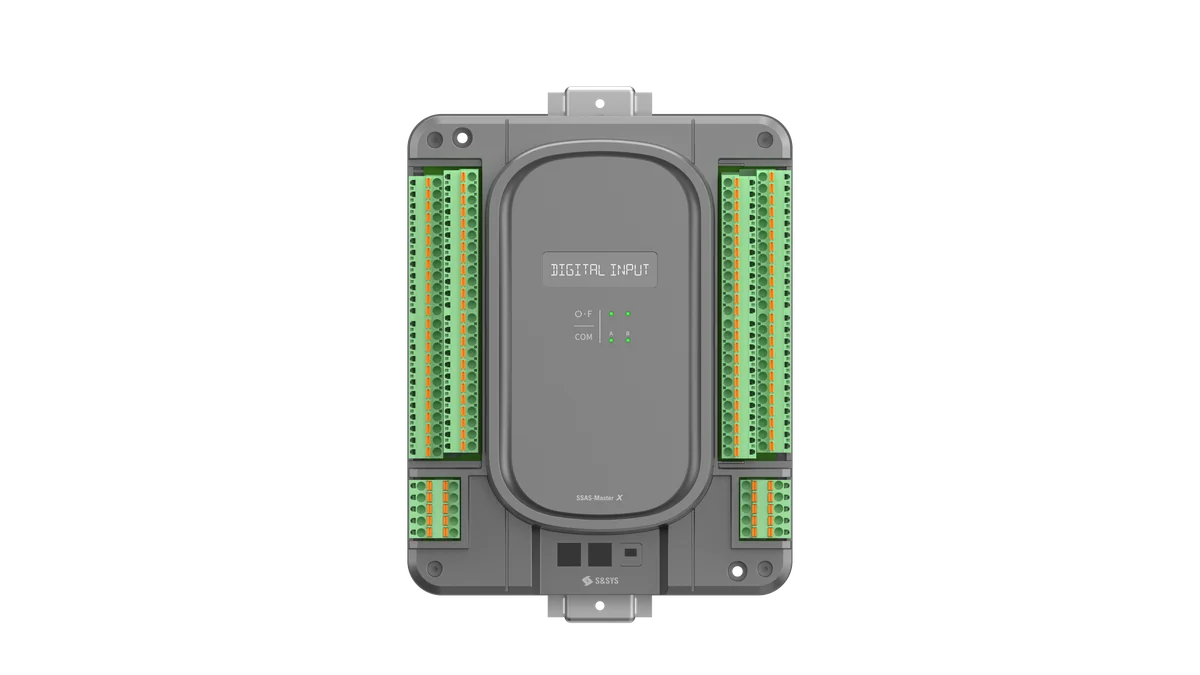

- 임베디드 마이크로프로세스 적용 (32bit)
- 내고장성 무정지형 제어 네트워크 및 I/O 네트워크
- 제어 네트워크 이중화 구성 지원 (Redundancy)
- 다양한 형식을 지원하는 I/O 모듈 (Digital, Analog Input/Output, RTD, Universal)
- 16/32/48 채널 구성
주요 제어 기능
S&SYS Automation Solution

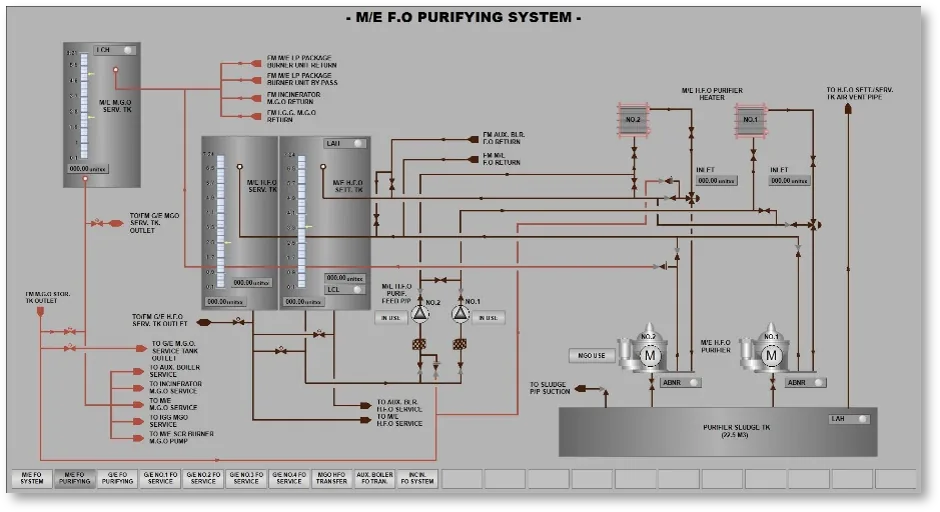

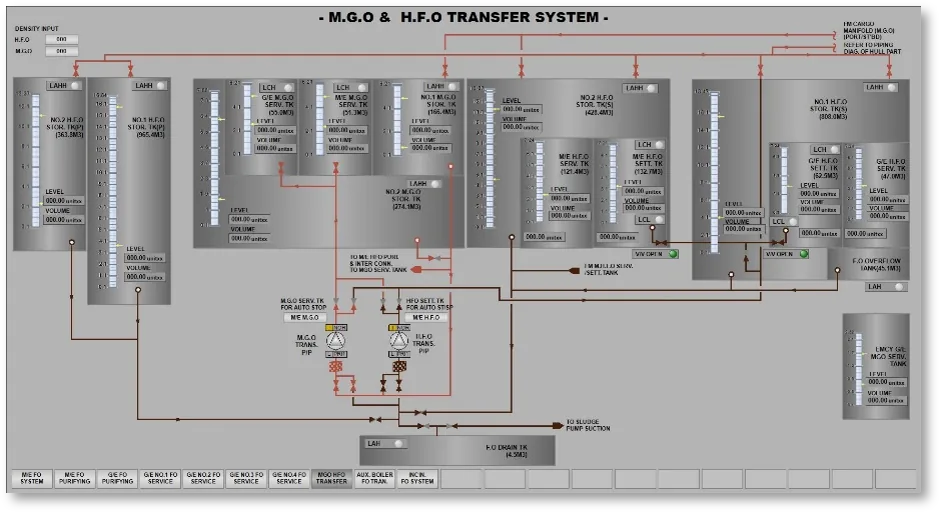

장비 제어 및 모니터링 시스템
· 주요 펌프 제어 (Auto/Remote Manual, Duty/Standby, Sequential start)
· 원격 밸브 제어 (Single, Double acting, Open/Shut, Throttling)
· 기타 장비 제어 (Compressor, FAN, Thrust, Antihelling, etc…)
S&SYS Automation Solution
전력관리시스템
· 주파수 불안정 상태에서 클로즈드 버스바 운전 시 전체 정전을 방지
· 이중화된 듀얼 전력 관리 시스템
· 버스타이 개방 및 전력 복구 기능
· 안정적인 운용을 위한 가스 모드 해제 기능
· 부분 정전 없이 차단기(Breaker)교체 가능
S&SYS Automation Solution
가스제어시스템
S&SYS Automation Solution
소프트웨어 지원 기능

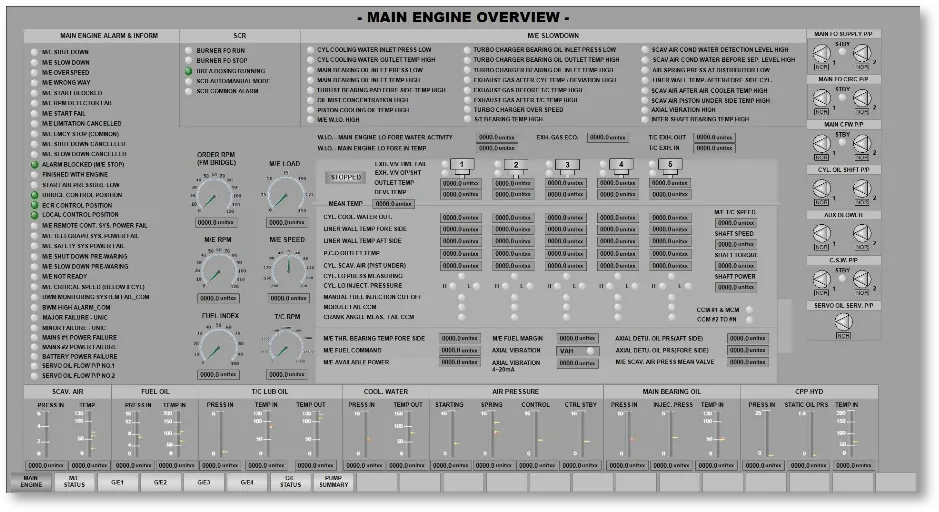

주/야간 테마 전환 기능
최대 4가지 테마에 대해 설정된 시간에 따라(주/야간 등) 자동 테마 전환을 지원하며, 사용자의 편의에 따라
수동으로 전환이 가능합니다.
멀티 모니터
분할화면
이를 통해 사용자는 여러 정보를 동시에 모니터링 함으로써 보다 효율적으로 시스템을 제어 할 수 있습니다.
사용자 중심 디자인
IAS TRAINING
운용 역량을 높이는 단계별 교육 지원
에스엔시스는 체계적인 4단계 교육 프로그램을 통해 운영자의 IAS에 대한 사용 숙련도 및 유지보수 역량을 빠른시간내 확보할 수 있도록 지원하며, 온라인/오프라인 교육, GMS 시뮬레이션, 선박 인도 전/후 선내 트레이닝까지 제공하여 실제 운항 환경과 동일한 조건에서 직접 체험 기반의 학습이 가능하도록 지원합니다.
트레이닝센터 교육
(Training Center)
· 시스템 운용 및 유지보수 온라인/오프라인 교육
· 주요 기능, 알람 대응, 기본 점검 절차 중심
선내 트레이닝
(Onboard Training)
· 실제 운항 환경 기준의 모니터링/제어 절차 숙지
시스템 운영 숙련도 향상을 위한
GMS 시뮬레이션 프로그램
· 사용자의 숙련도 향상을 위해 FAT검사 기반의 GMS 시뮬레이션 프로그램 제공
승선교육 서비스
(보증 온보드 서비스)
· 실제 선박 운항과정 중 시스템 운영지원 및 교육진행(1호선 혹은 2호선 대상)
· 교대 근무를 고려하여 30일 1회 또는 15일 2회로 제공 가능
S&SYS Automation Solution
SSAS-RMS(원격 유지보수 시스템)
본 기능을 통해 사용자는 서비스엔지니어의 승선일정 조율 및 승선수리까지 기다려야하는 불편함 없이 즉각적이며 효과적인 유지보수 서비스를 받을 수 있습니다. 또한 시스템이 확보한 선내 Data를 실시간으로 전송하여 선주와 운항사에 해당 데이터를 바탕으로한 선박의 성능, 효율, 안전성 향상 분석에 기여합니다
S&SYS Automation Solution
24시간/7일 원격 서비스 지원
· 시스템 상태 점검
· 트러블 슈팅 지원
· 소프트웨어 수정, 업데이트/업로드
· 승무원 교육
S&SYS Automation Solution
Cyber Security 획득
에스엔시스는 ABS, KR, RMRS, BV의 사이버 보안 인증을 획득했으며,
현재 CCS, LR, DNV, NK 인증 진행중 입니다.
1) IACS UR E27 사이버 보안 규정 준수
- 41가지 사이버 보안 요구사항을 충족하는 보안 기능
2) 시스템 접근 제어 기능
- 시스템 접근 계정 및 권한 관리로 의도하지 않은 시스템 사용 방지
3) 3대 핵심 보안 요구사항 준수
- 기밀성, 무결성, 가용성을 보장하여 신뢰할 수 있는 시스템 운용 지원
4) Dos 이벤트 탐지, 방어 및 복구
- 시스템 네트워크의 DoS 상황 발생 시 탐지 및 알람
- DoS 방어 후 이중화 네트워크로 자동 전환 및 시스템 복구
(시스템을 자동 복구하여 운용 지속)
